DHS 534MAP 고소작업차
DHS 534MAP
고소작업차
8.5M 작업높이
6.7M 작업반경
120kg 작업하중
1인 작업에 최적화 된 고소작업차

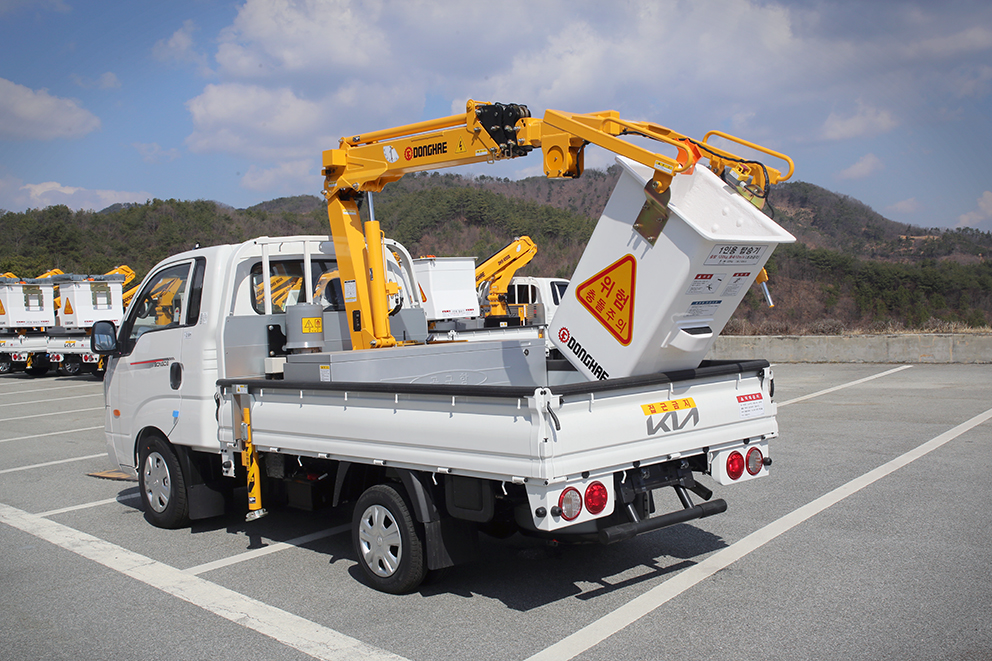

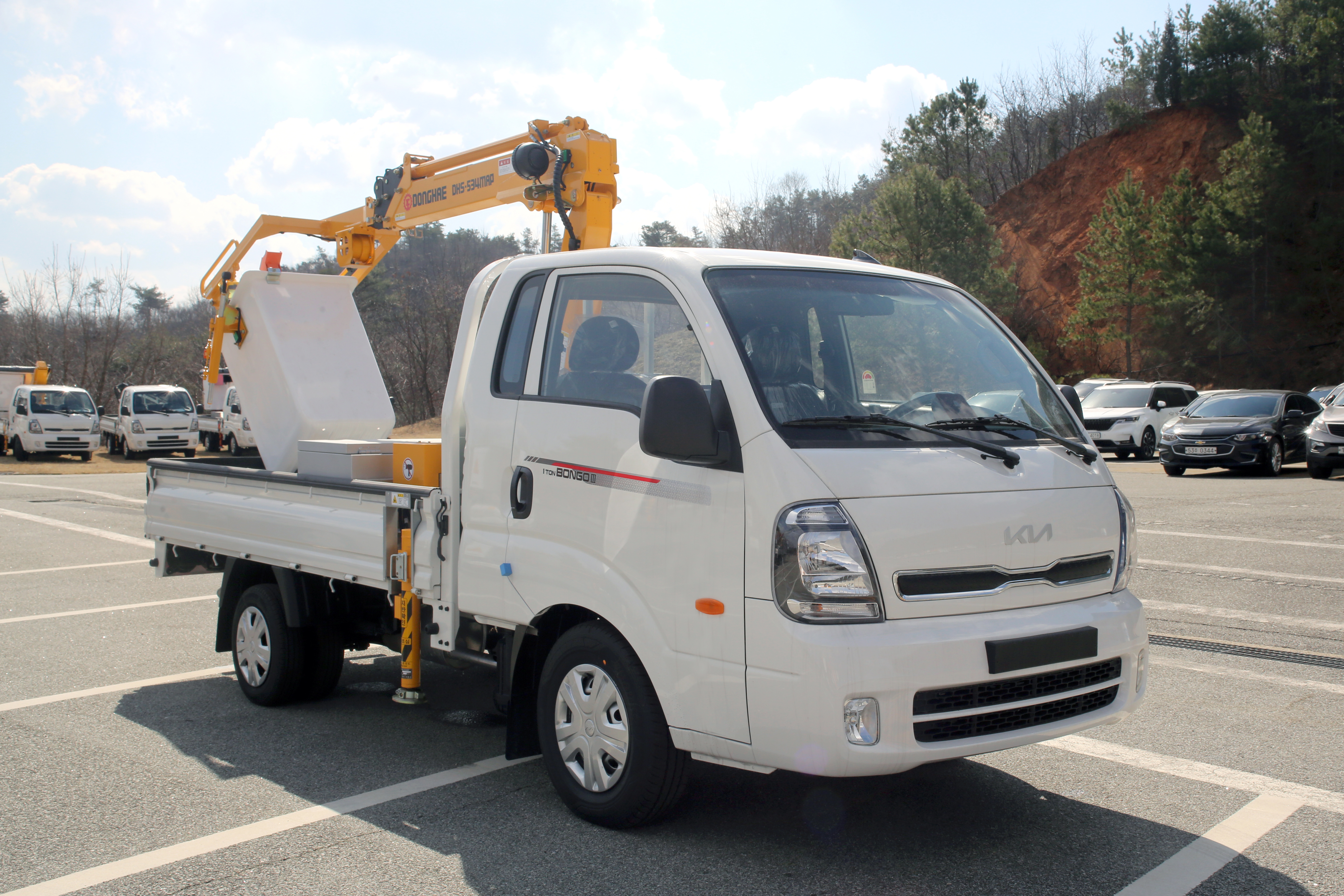

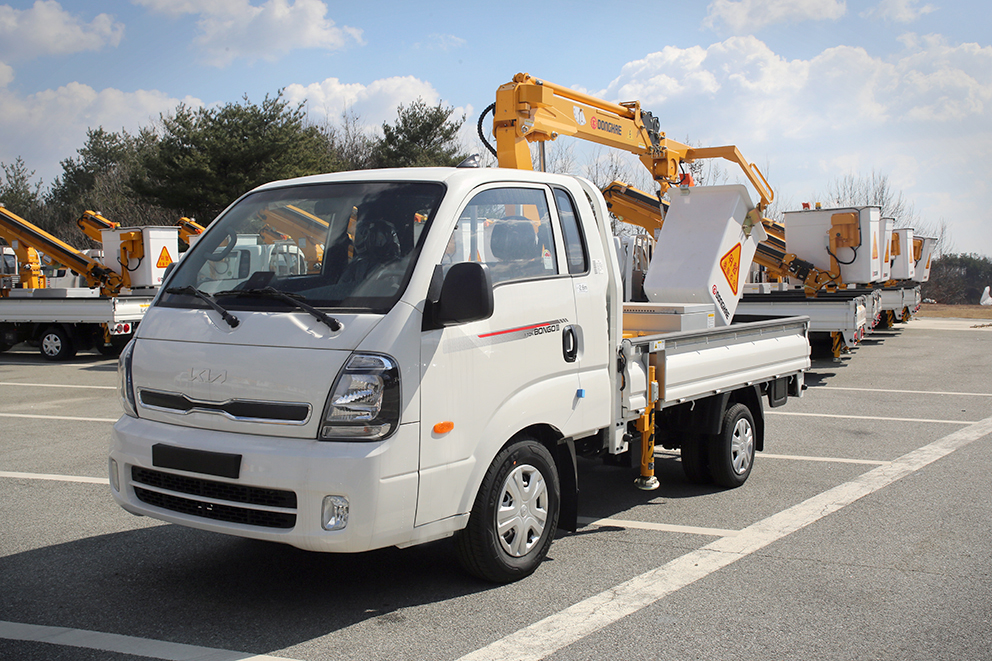

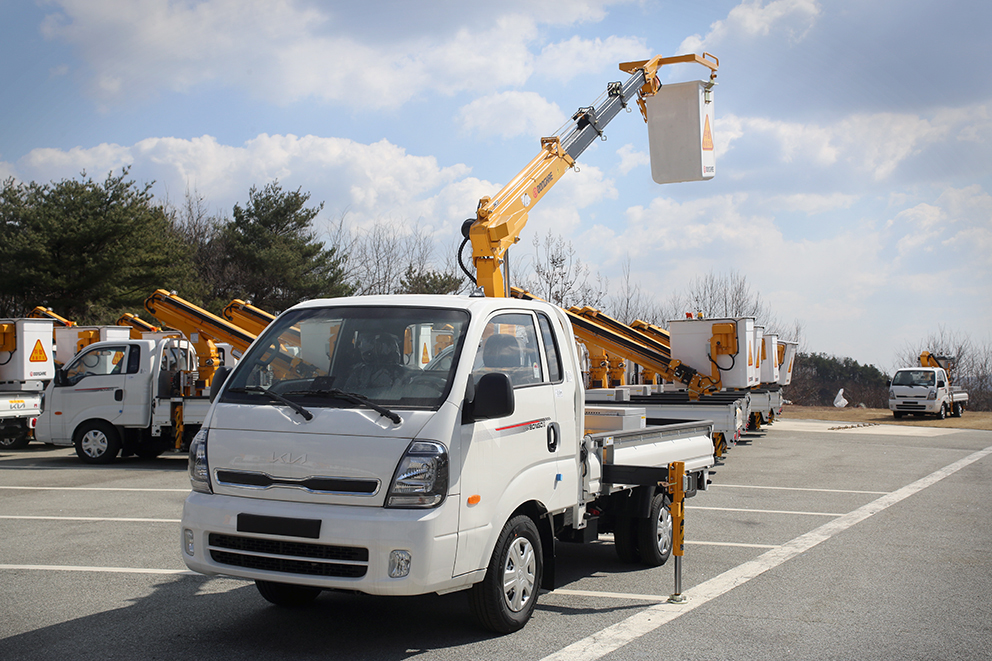

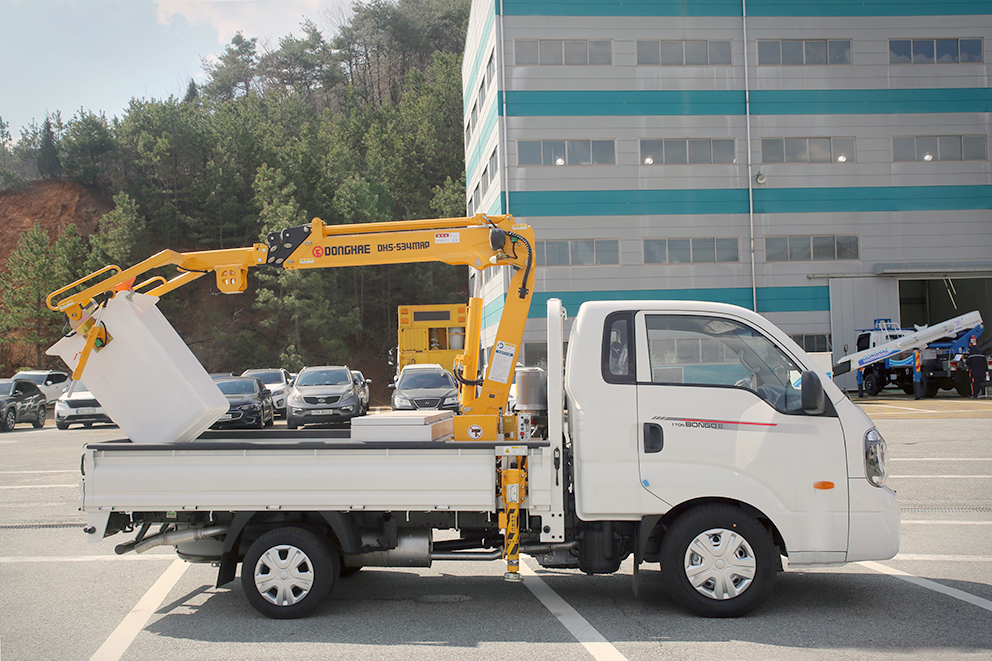

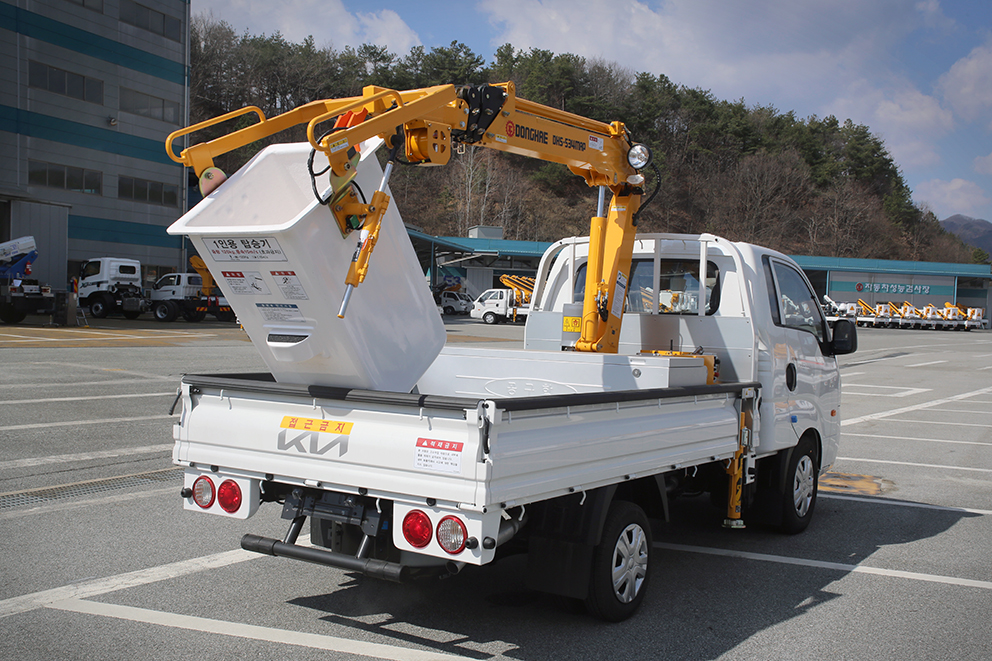

차량사진

고소작업차 DHS 534MAP

개요
  • KCs 안전인증
    2021년 방호장치 안전인증 적합 판정
  • 구동장치
    모터 구동방식 or PTO+모터 겸용 구동방식 선택 가능
  • 편의장치

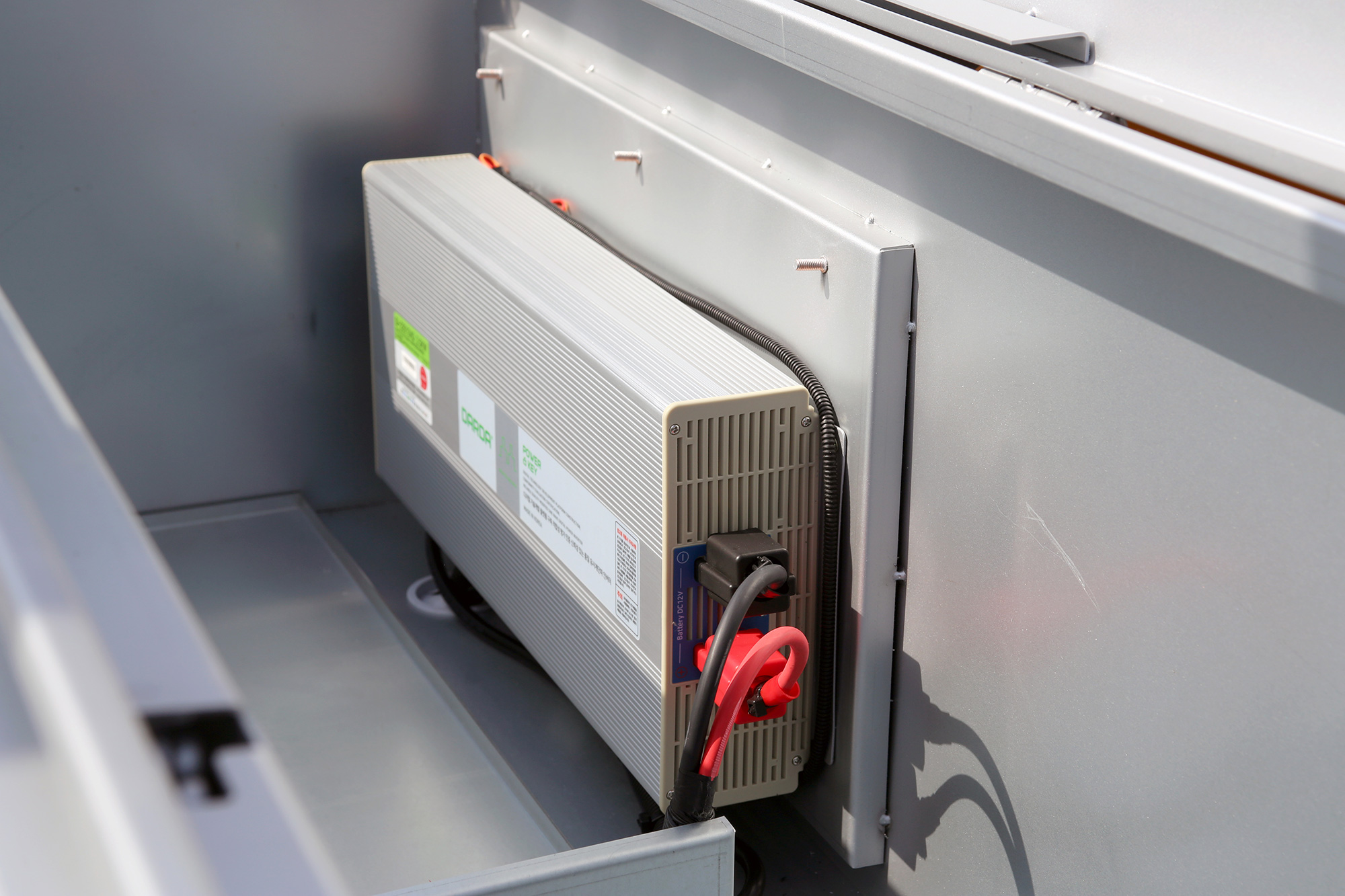

    실린더에 의한 자동수평시스템 적용, 인버터

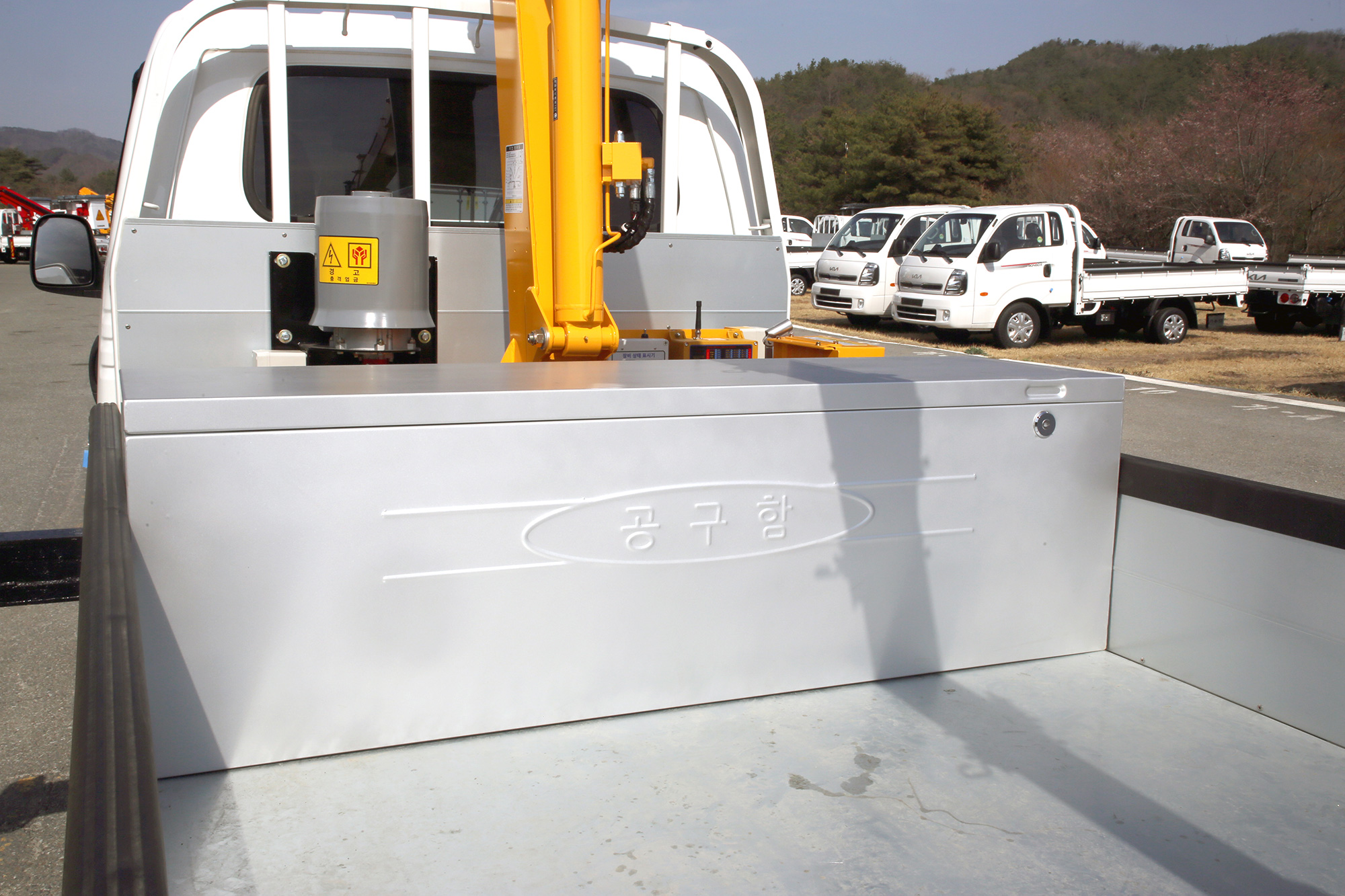

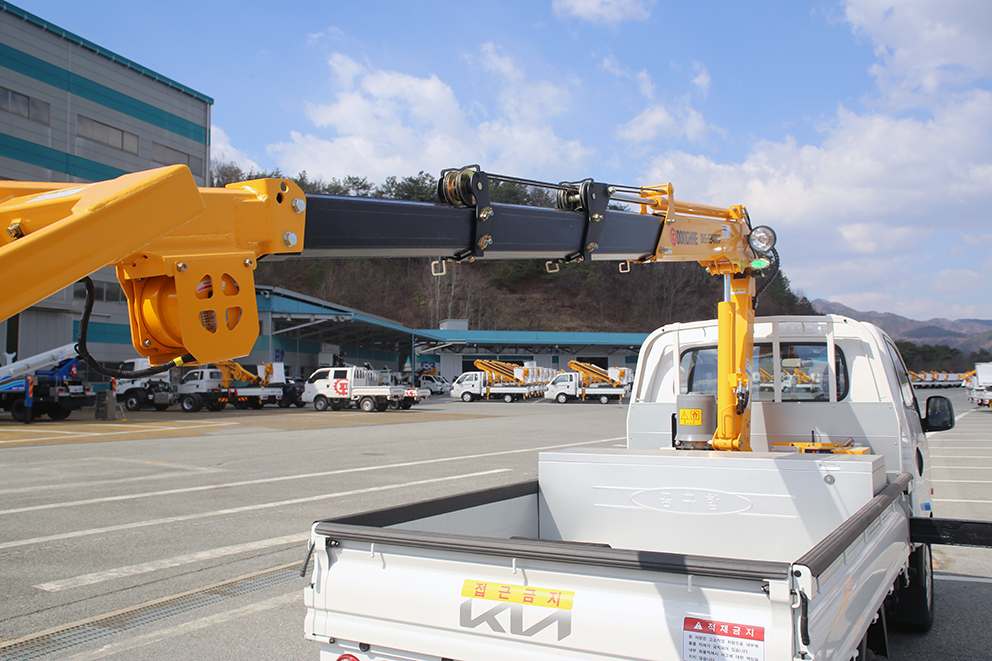

외장

1인 작업에 최적화 된 고소작업차

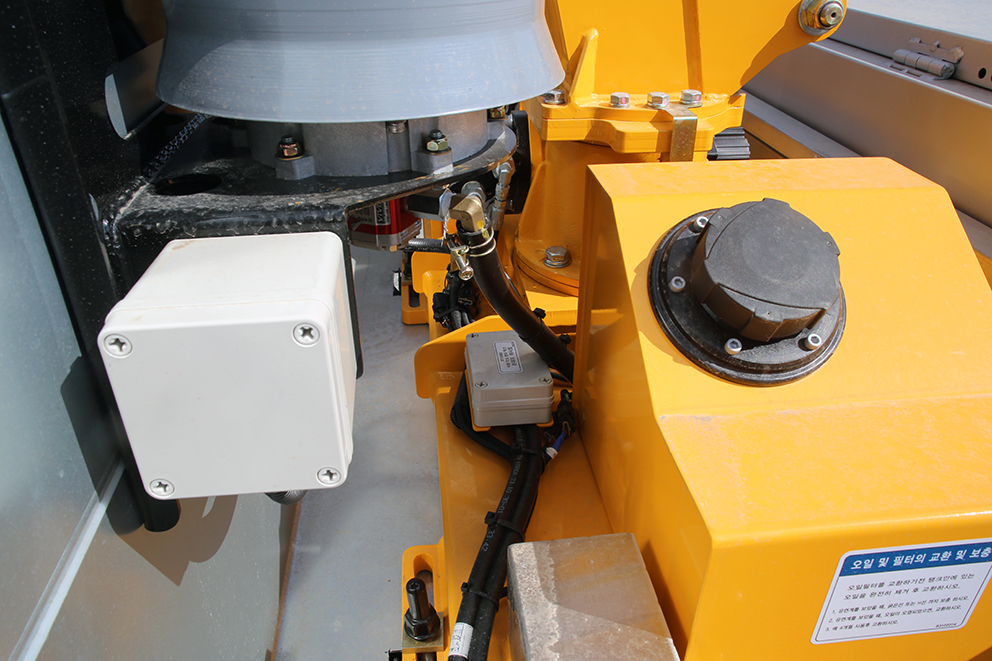

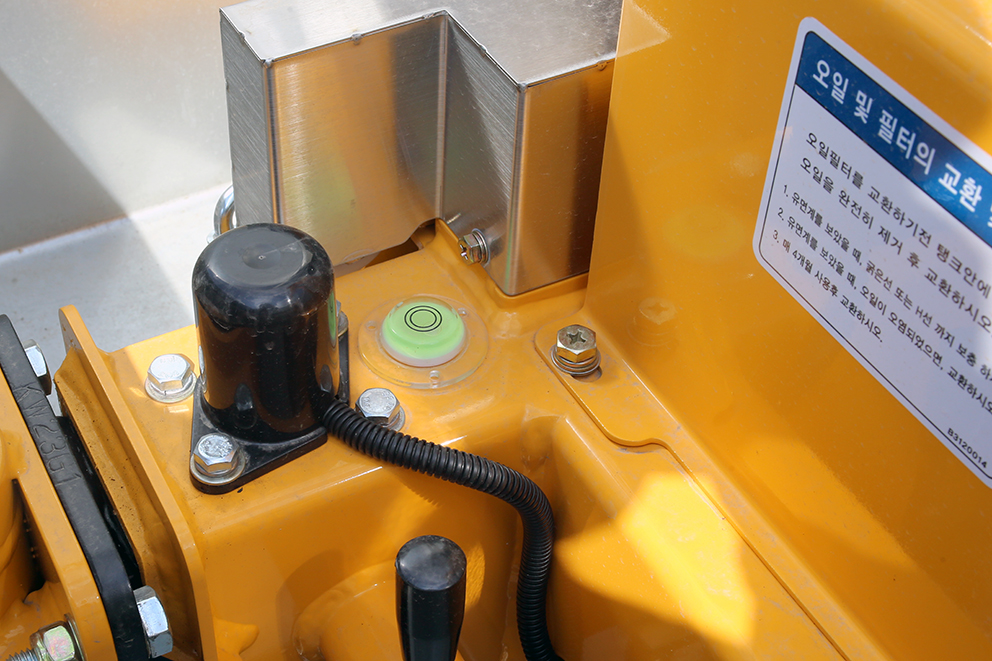

안전센서

고소작업의 안전성을 위한 각 기능별 안전센서 적용

아우트리커 안착 센서
아우트리거의 설치를 감지하여 전복을 방지해 주는 장치

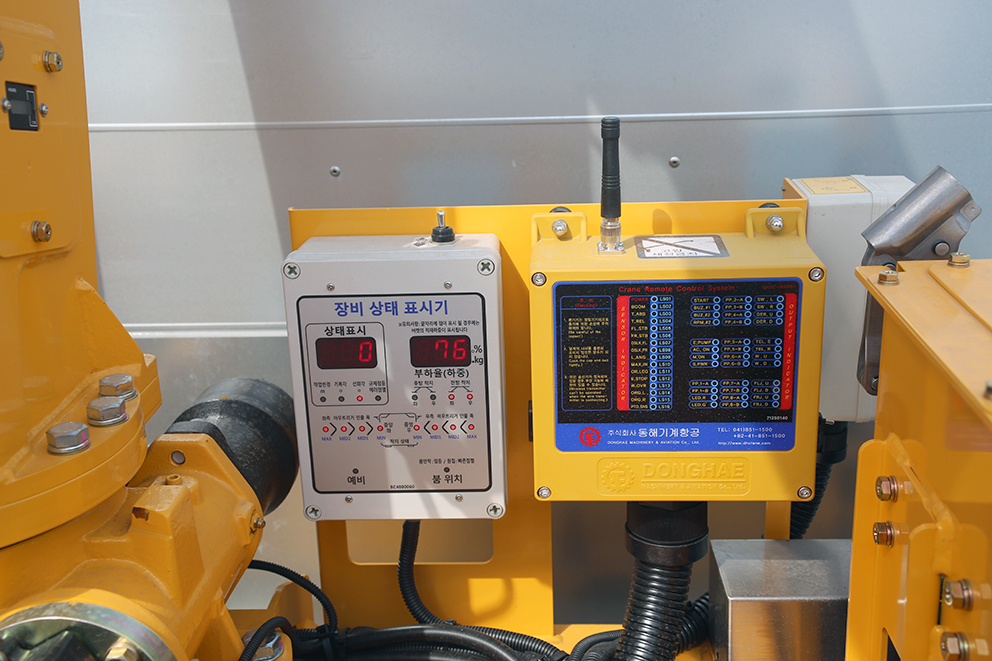

장비상태표시기
장비의 전체 상태 확인 가능한 장비상태표시기
안전인증 받은 안전센서
안전인증 받은 안전센서를 통한 작업범위 제한으로 전복방지
감지장치

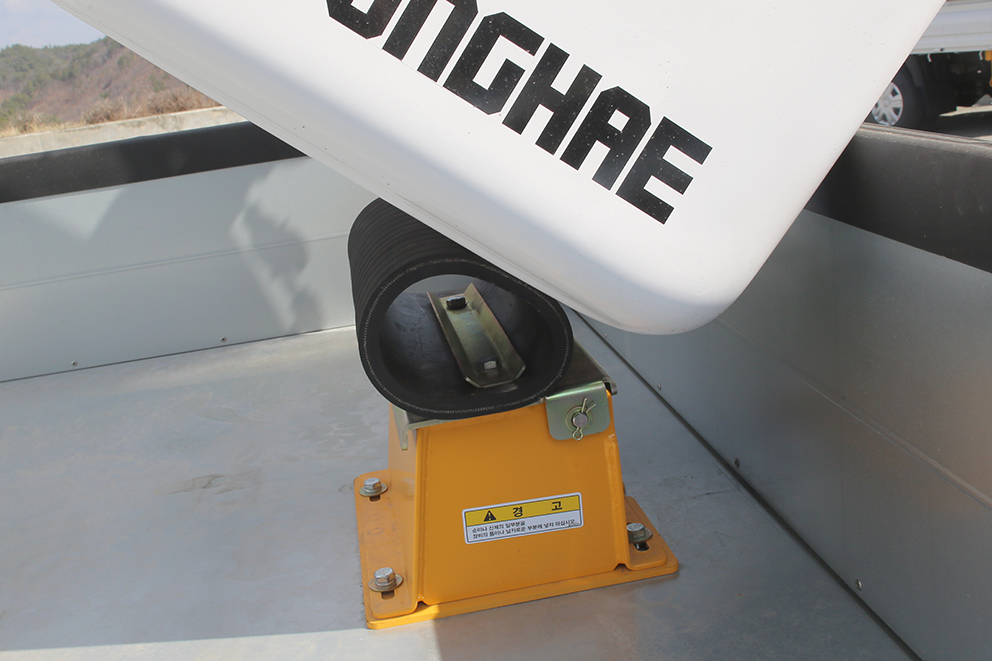

탑승함 거치 감지장치
제원

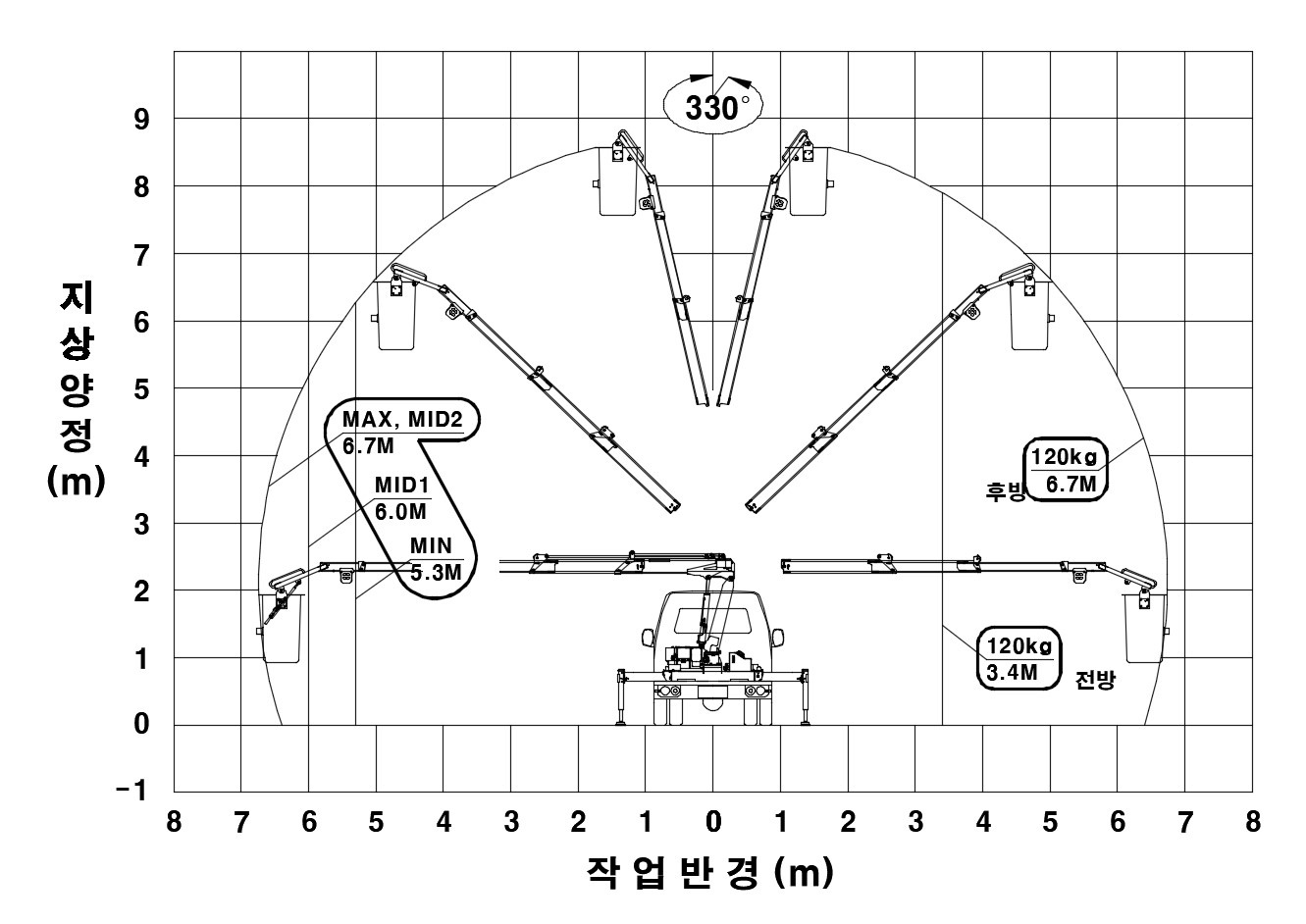

작업범위도
  • 차량 크기
    전장(L)
    3225mm
    전폭(W)
    1525mm
    전고(H)
    1850mm
  • 차량장착
    장착 가능 차량
    1톤 화물차량
  • 붐
    작동방식
    유압실린더
    작동구성
    1단 / 2,3,4단 직진
    재질
    1,2,3,4단 고장력 육각붐
  • 최대작업범위
    작업 높이
    9.5M (작업대상단기준8.5M,작업대바닥기준7.5M)
    작업 허용 반경
    6.7M / 120kg (탑승함 끝기준)
  • 선회장치
    선회장치
    유압모터에 의한 감속식
    선회각도
    330º (유한회전)
  • 운전방식

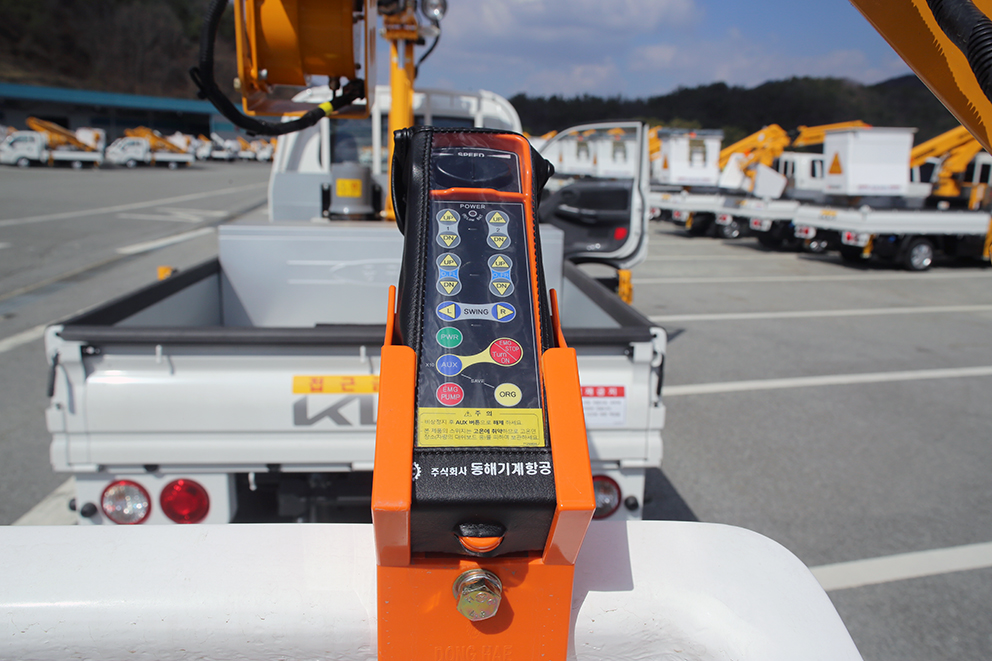

    유선 또는 무선 비례제어 리모콘
  • 유압구동
    엔진구동방식(PTO)+모터구동방식(DC MOTOR) 또는 모터구동방식(DC MOTOR)
  • 전방 아우트리거
    형식
    격납식, 수동 수평 인출식, 자동 수직 인출식
    최대 인출폭
    2.7m
  • 후방 아우트리거
    형식
    -
    최대 인출폭
    -

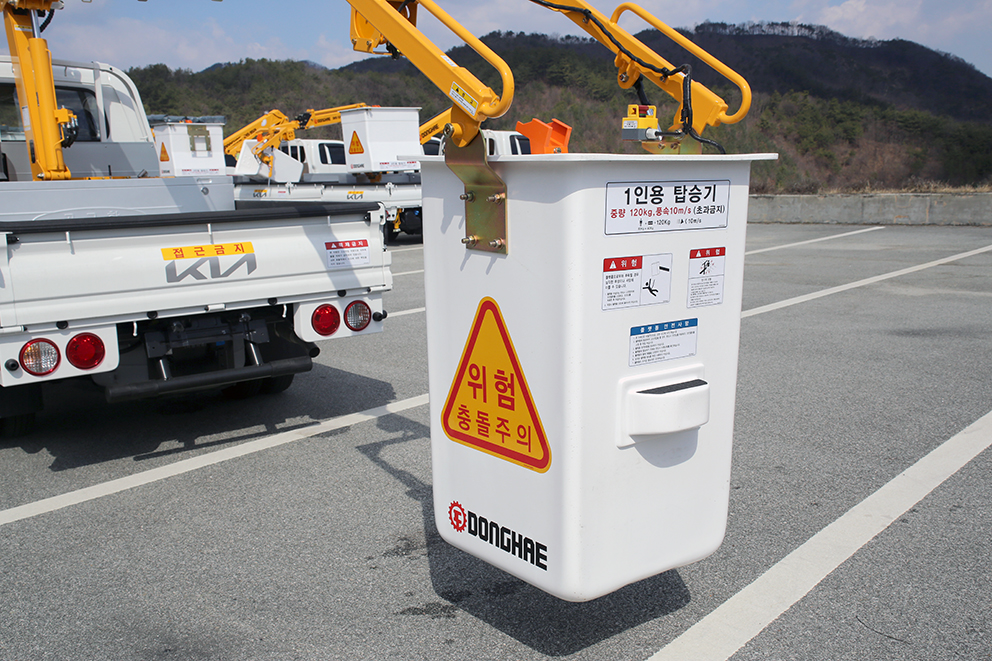

  • 탑승함
    종류
    1인용 FRP
    선회각도방식
    해당없음
    수평유지방식
    유압 실린더에 의한 반자동 수평
    적재 하중
    1인용 : 120kg (탑승자 포함)
    크기
    570(L) × 575(W) × 1010(H) (내측 기준)
  • 오일 종류/용량
    뉴 란도HD CZ #22 16L (하절기, 동절기 공통)
  • 안전장치
    • 스마트쿠션시스템
    • 선속도제어시스템
    • 인터록시스템
    • 선회각도감지장치
    • 붐각도감지장치
    • 붐인출량감지장치
    • O/T인출량감지장치
    • 경고및알람장치
    • 과부하감지장치
    • 차체수평감지장치
    • O/T착지감지장치
    • O/T캐치감지장치
    • 비상정지장치
    • 비상유압장치
    • 탑승함거치감지장치
    • 탑승함각도감지장치
